一、產品簡介
ATM 243系列的氣溶膠發生器是專門為測試油霧分離器而開發的。其創新設計受實用新型保護，產生的氣溶膠符合油霧分離器測試的粒徑和濃度要求。該發生器的設計提供非常穩定的粒徑分布和濃度，同時確保了高度的重現性。該設備可調節產生氣溶膠溫度，可用于各種油類。根據油的類型和載氣的壓力，可以根據設定的工作溫度調整各種質量流量。

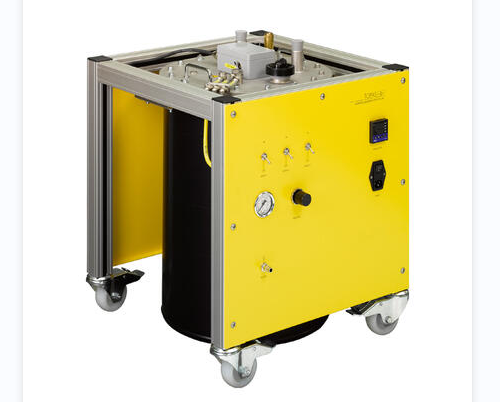

圖1 霧化氣溶膠發生器ATM 243
二、特殊優勢
l ·非常穩定的粒徑分布和濃度
l ·可產生平均粒徑為1~2μm的多分散測試氣溶膠
l ·非常高的氣溶膠粒子濃度和粒子質量流量
l ·通可調節和監控氣溶膠溫度
l 壓力高達0.3bar
三、應用
l ·油霧分離器試驗
l ·過濾器容量試驗
l ·研究和開發
四、工作原理
油通過位于擋板下方的3個分散可移動雙射流噴嘴進行霧化。載氣和油在噴嘴中被加熱到設定溫度。

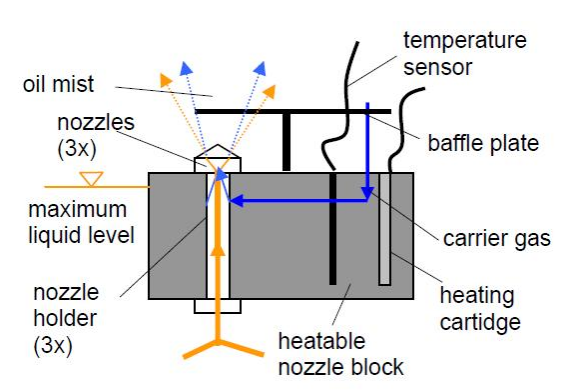

圖2 ATM243霧化發生器噴嘴原理圖
五、詳細說明
顆粒產生率（質量流量）可以通過以下方式調整，
l 改變溫度
l 改變載氣壓力或手動激活/停用噴嘴1-3，這是在恒定溫度下進行的，取決于使用的機油

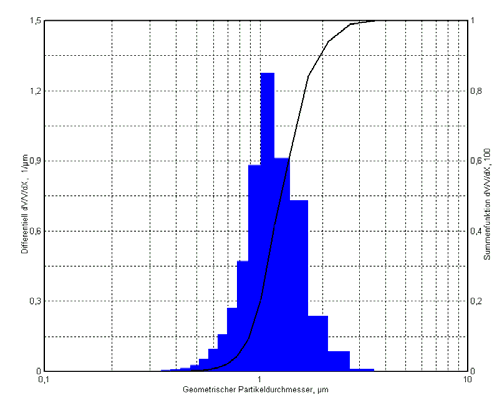

圖3 ATM243和d50.3<1.5μm產生的氣溶膠的粒徑分布（機油15W40，130°C）
ATM 243配有溫度限制器，以避免過熱。如果溫度超過135°C，該安全裝置將關閉加熱筒。
為避免容器中出現危險的超壓，發生器配備了釋放壓力為0.3bar的安全閥。可以選擇性地提供外部安裝的液位控制裝置。
六、技術參數
顆粒材料 | 機油 |
粒子濃度 | ＞108 P/cm3 |
粒徑 | 1～2um |
最大壓力 | 3×104Pa (0.3 bar) |
氣溶膠出口 | Φ24 mm |
最大填充量 | 3L |
測試氣溶膠的溫度范圍 | 20°C～130°C |
流量 | 0.8～18 m3/h |
質量流量 | 5～110 g/h (at 80～130°C, carrier gas pressure 1～4 bar；Motor oil 0W30) 1～90 g/h (at 80～130°C，pressure 1～5 bar；Motor oil 15W40) |
壓縮空氣 | 100～max. 600 kPa (1～max. 6 bar) |
電源 | 240 VAC/50Hz |
尺寸 | 530×650×710 mm |
重量 | 52kg |
